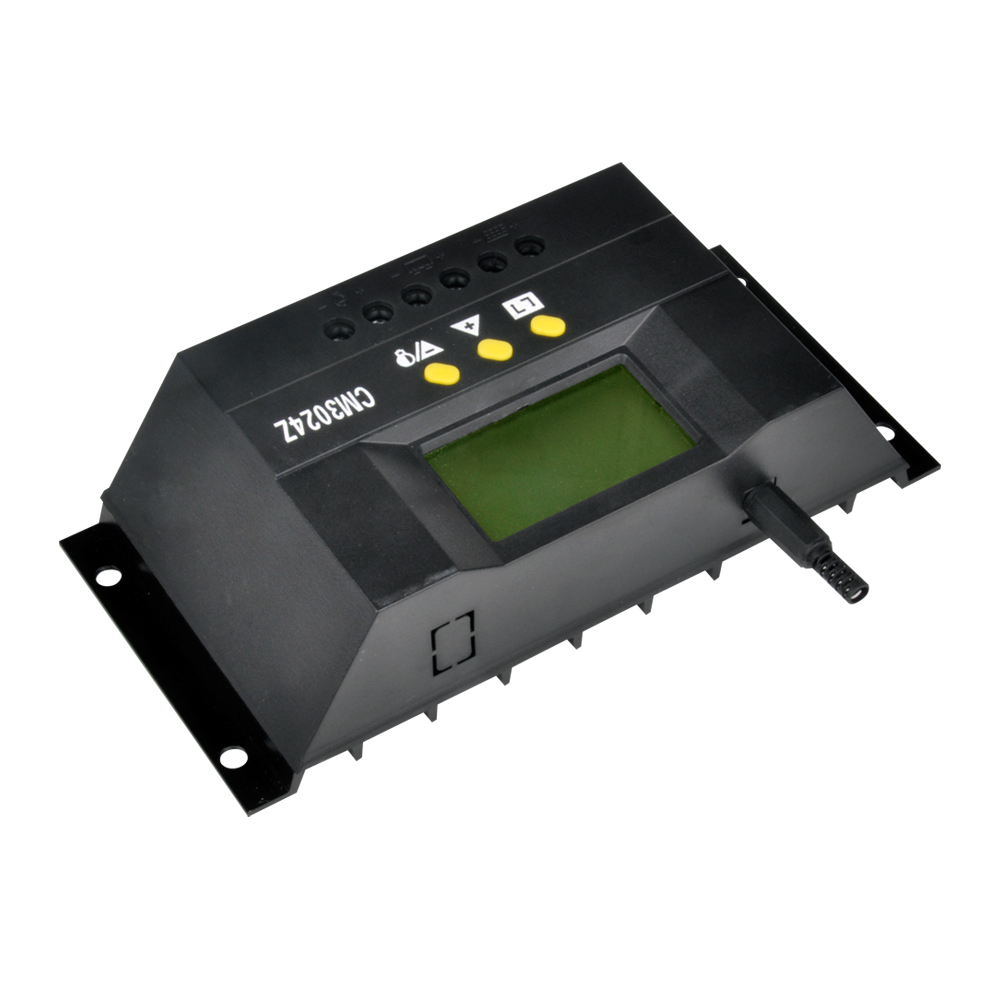

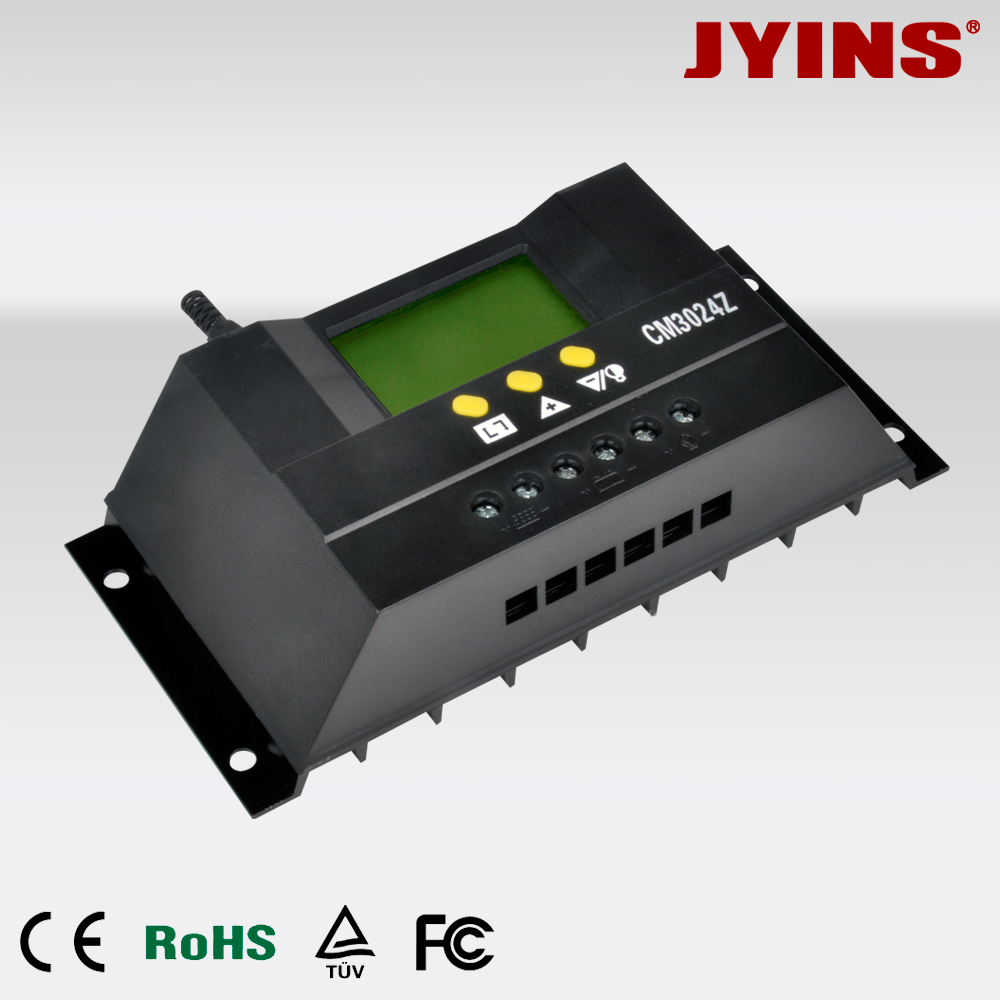

CM3024Z主图01CM3024Z主图02CM3024Z主图03CM3024Z主图04
产品介绍

CM系列控制器是一种智能型、多用途太阳能充放电控制器。该系列产品使用定

制的LCD显示屏,具有非常友好的操作界面;各控制参数可灵活设定,充分满足您的不同应用需求。CM系列控制器具有如下特点:

●形象的LCD图形符号                 ●简洁的按键操作

           ●系统电压等级自动识别               ●智能型PWM充电方式

           ●自动温度补偿                       ●可调节的充放电控制参数

           ●可设置的负载工作模式               ●充放电安时数累计功能

           ●远程监控功能(需订制)               ●蓄电池反向放电保护

●蓄电池欠压保护                     ●蓄电池反接保护

●过载、短路保护


安装说明

① 准备好相关工具及电缆。建议您选配合适的电缆,

保证电流密度﹤4A/mm2这样有利于减小线路压降。

推荐:50A-60A用16mm2  电缆线。检查安装场所是

否符合相关安全规定,请避免在潮湿、多尘、存在易

燃易爆及腐蚀性气体的场所安装使用控制器。

② 将控制器固定安装到垂直平面上,安装孔径及孔间距详见第五节。为保证控制器良好的散热条件,请在控制器上下方各预留10cm空间。

③ 如右图所示,按顺序将负载、蓄电池、太阳能

电池板与控制器连接起来,注意保证负载、蓄电池、

太阳能电池板的极性与控制器一致。

④ 将外置式温度传感器探头插入控制器左边的温度探头接口,探头放置在与蓄电池温度相近的地方。

(否则,控制器将对各控制参数进行错误的温度补偿。)

⑤ 如带有远程监控功能,请将附送的通讯电缆一端插入控制器右边的通讯端口,另一端连接到上位机。

拆卸:为防止意外发生,拆卸时请按顺序将太阳能电池板、蓄电池、负载与控制器断开连接。

注意事项:蓄电池极性反接不会损坏控制器,但会对您的负载设备有安全风险。


产品参数

Model

CM3024

CY30A-24

CM5024

CY50A-24

CM3048

CY30A-48

CM5048

CY50A-48

CM6024

CY60A-24

CM6048

CY60A-48

Rated current

30A

50A

30A

50A

60A

60A

Rated voltage

12/24V

12/24V

48V

48V

12/24V

48V

Max solar voltage

<50V

<50V

<100V

<100V

<50V

<100V

Low voltage disconnect

10.7/21.4V

42.8V

10.7/21.4V

42.8V

Low voltage reconnect

12.6/25.2V

50.4V

12.6/25.2V

50.4V

Float charge

13.7/27.4V

54.8V

13.7/27.4V

54.8V

Standby loss

<30mA

Charging mode

PWM

Temp compensation

-4mV/Cell/

Opearating condition

-20~+60

Size/Weight

CM3024

CM3048

90x188x48

360g

CY30A-24

CY30A-48

110*170*55

300g

CM5024

CM6024

CM5048

CM6048

130x188x62

590g

CY50A-24

CY50A-48

CY60A-24

CY60A-48

130x188x62

570g
