产品介绍

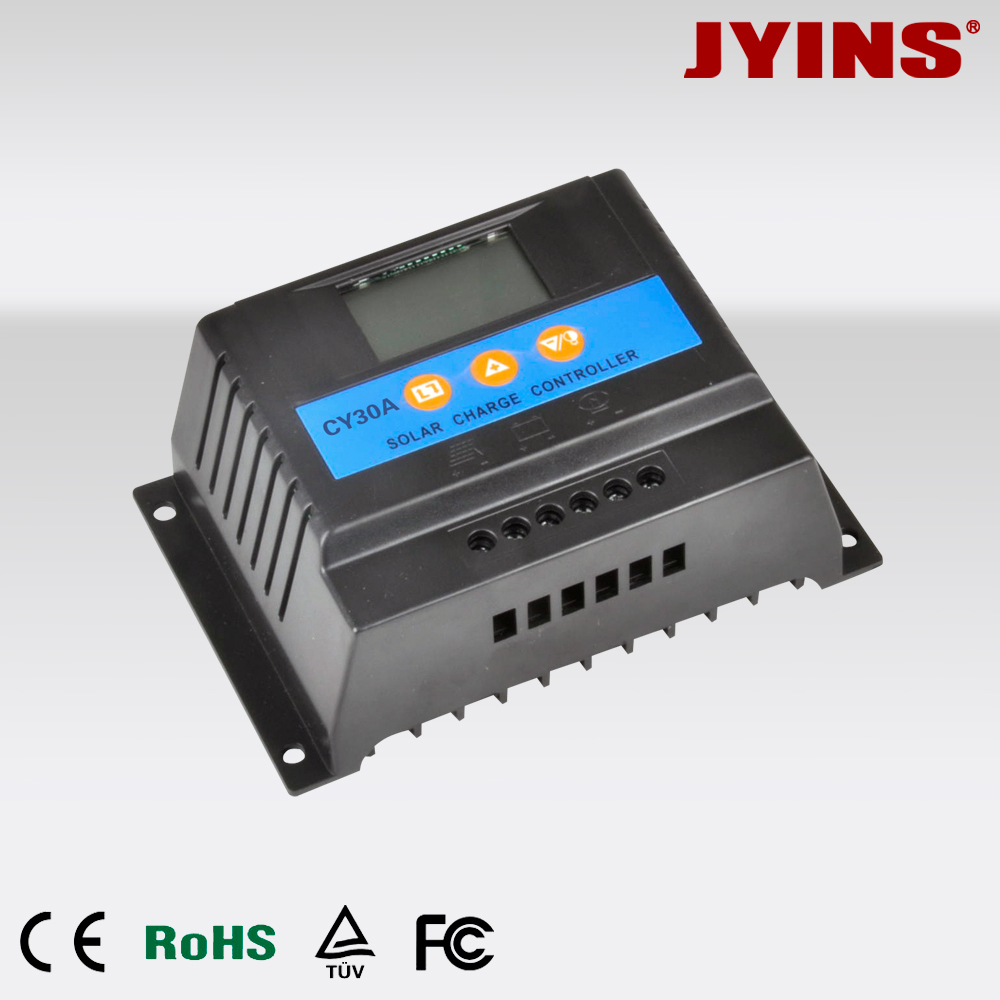

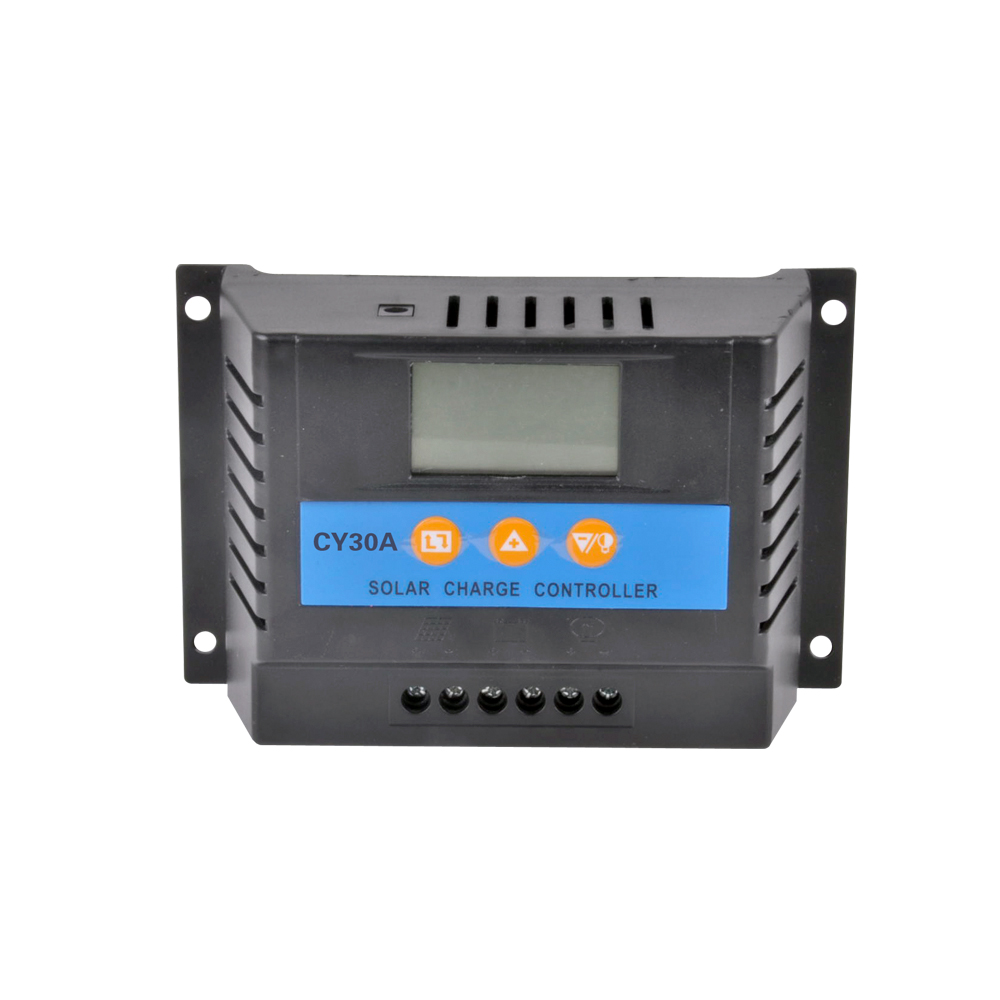

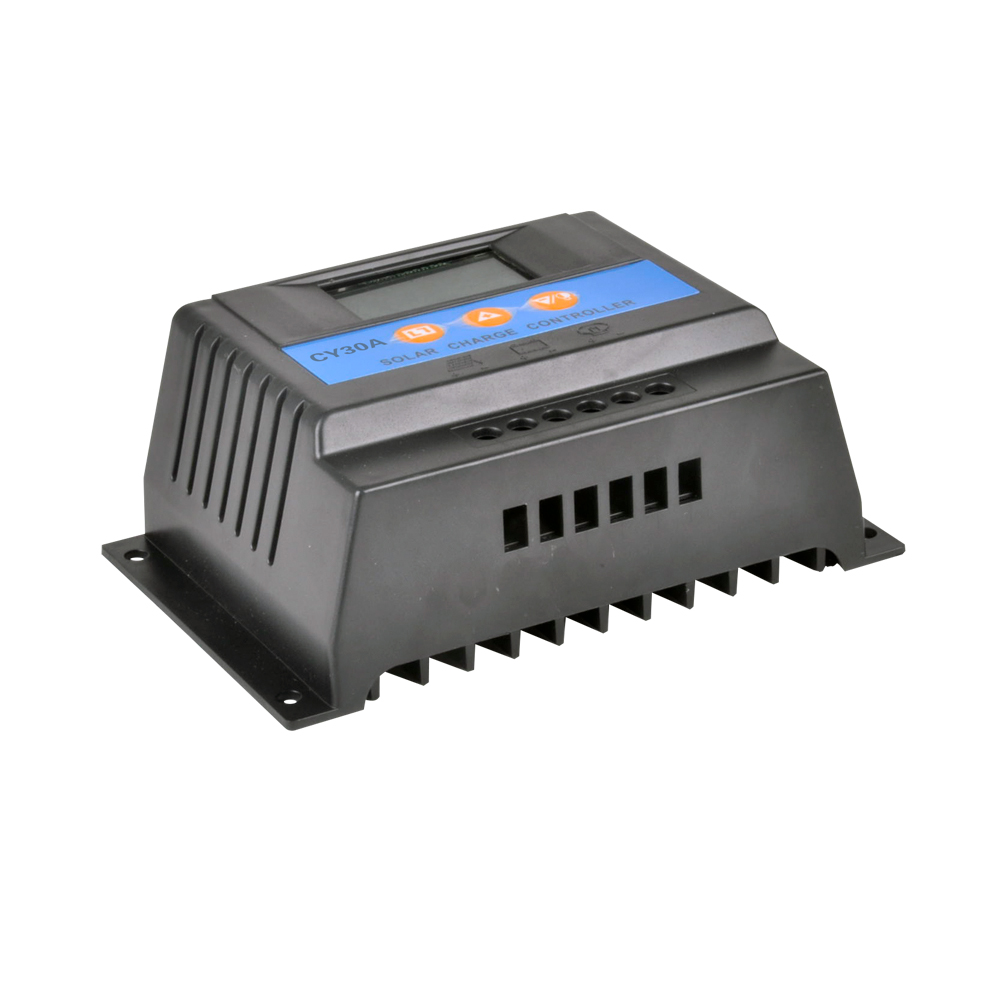

CY系列控制器是一种智能型、多用途太阳能充放电控制器。该系列产品使用定

制的LCD显示屏，具有非常友好的操作界面；各控制参数可灵活设定，充分满足您的不同应用需求。CM系列控制器具有如下特点：

●形象的LCD图形符号 ●简洁的按键操作

●系统电压等级自动识别 ●智能型PWM充电方式

●自动温度补偿 ●可调节的充放电控制参数

●可设置的负载工作模式 ●充放电安时数累计功能

●远程监控功能(需订制) ●蓄电池反向放电保护

●蓄电池欠压保护 ●蓄电池反接保护

●过载、短路保护

安装说明

① 准备好相关工具及电缆。建议您选配合适的电缆，

保证电流密度﹤4A/mm2这样有利于减小线路压降。

推荐：50A-60A用16mm2 电缆线。检查安装场所是

否符合相关安全规定，请避免在潮湿、多尘、存在易

燃易爆及腐蚀性气体的场所安装使用控制器。

② 将控制器固定安装到垂直平面上，安装孔径及孔间距详见第五节。为保证控制器良好的散热条件，请在控制器上下方各预留10cm空间。

③ 如右图所示，按顺序将负载、蓄电池、太阳能

电池板与控制器连接起来，注意保证负载、蓄电池、

太阳能电池板的极性与控制器一致。

④ 将外置式温度传感器探头插入控制器左边的温度探头接口，探头放置在与蓄电池温度相近的地方。

（否则，控制器将对各控制参数进行错误的温度补偿。）

⑤ 如带有远程监控功能，请将附送的通讯电缆一端插入控制器右边的通讯端口，另一端连接到上位机。

拆卸：为防止意外发生，拆卸时请按顺序将太阳能电池板、蓄电池、负载与控制器断开连接。

注意事项：蓄电池极性反接不会损坏控制器，但会对您的负载设备有安全风险。
