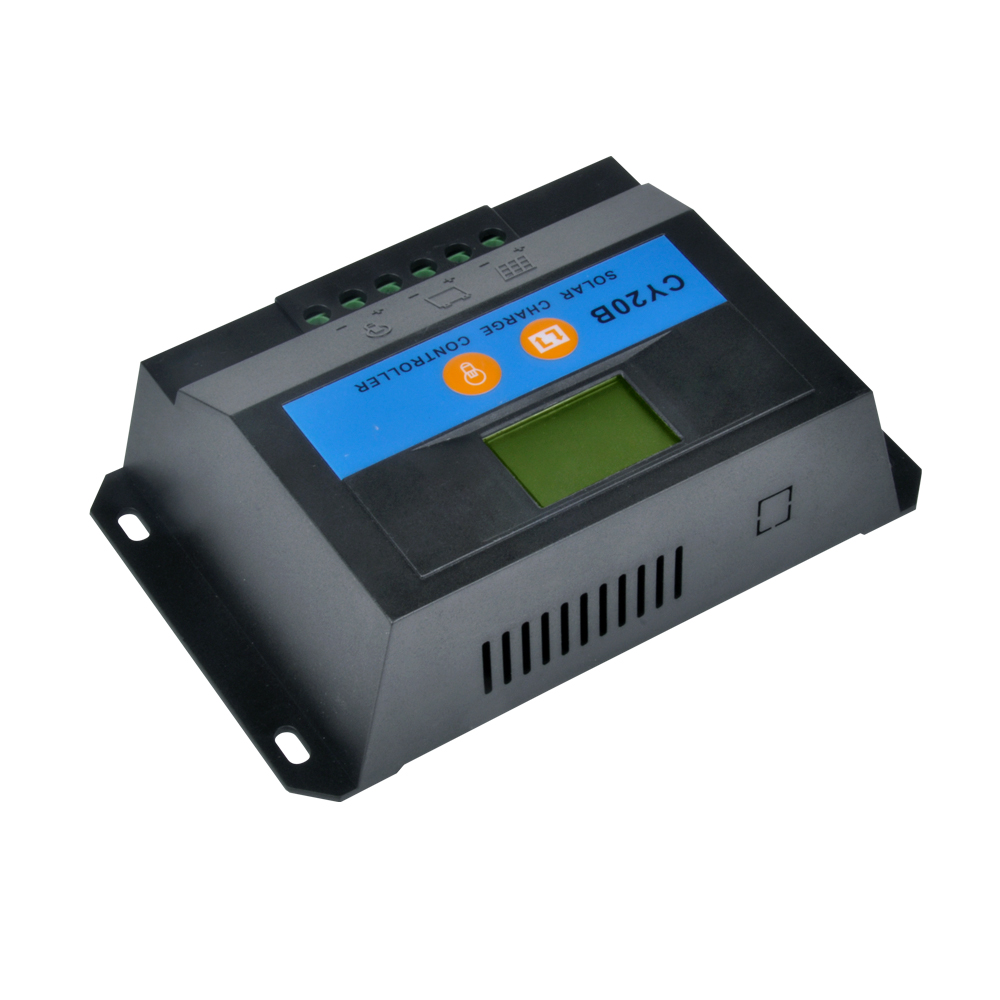

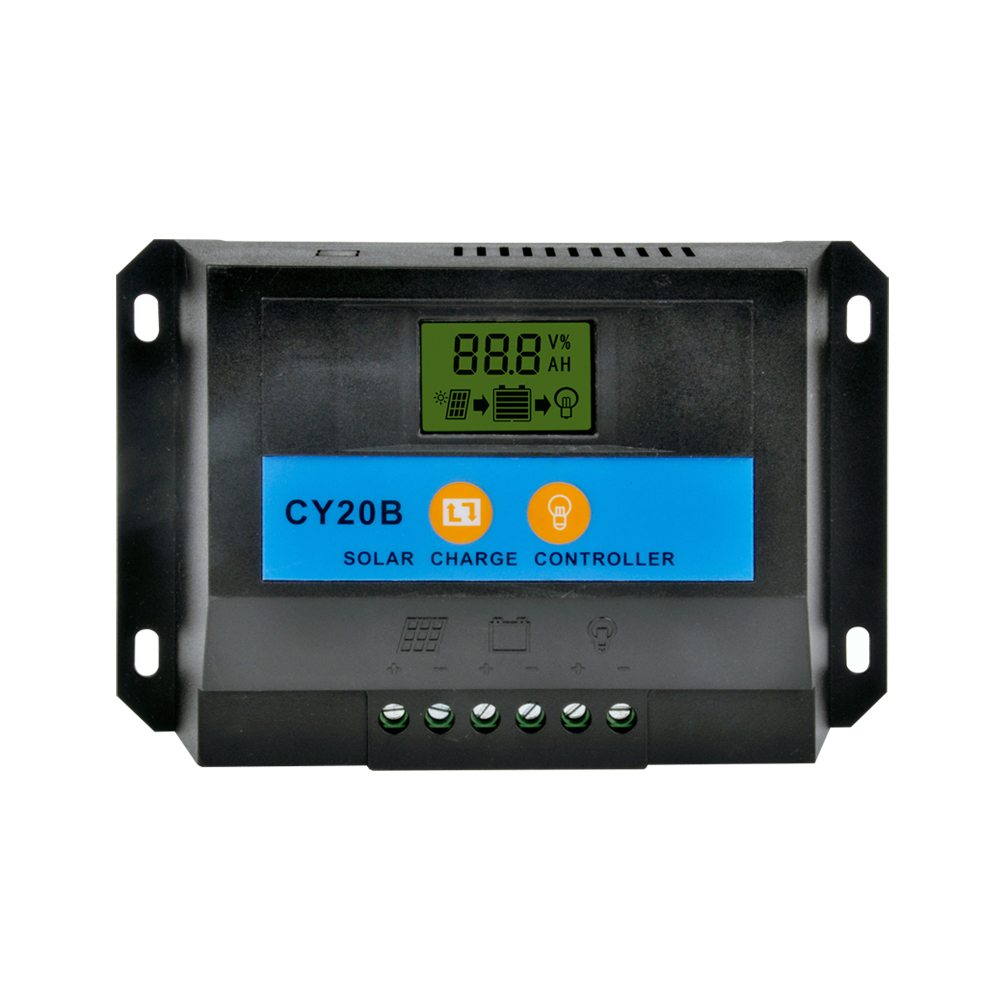

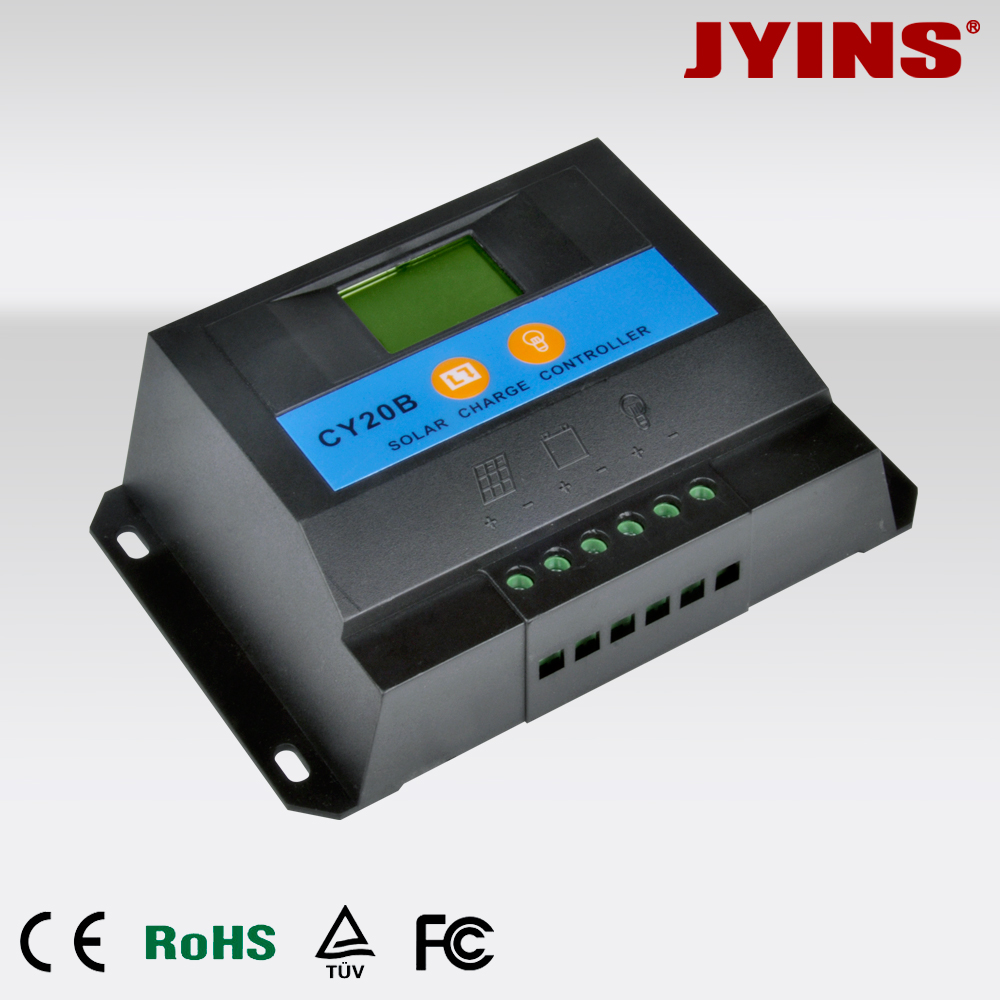

CY20B主图01CY20B主图02CY20B主图03CY20B主图04
安全使用

1.本控制器为12V/24V（或48V）自动适应，首次安装时，请确保电池有足够的电压，以便控制器能够识别为正确的电池类型。

2.将控制器尽量靠近电池安装，以避免电线过长造成压降，影响正常电压判断。

3.本控制器只适用于各种铅酸电池（包括开口，密封，胶体等），请勿使用于其他电池（包括锂电池，镍氢电池等）。

4.本控制器只能使用光伏板作为充电源，请勿使用直流或其他电源作为充电源。

6.本控制器运行的时候会发热，请注意将控制器安装在平整，通风良好的表面。


产品特点

1.采用工业级主控芯片。

2.大屏幕LCD显示，充放电参数可调。

3.完整的3阶段PWM充电管理。

4.内置过流/短路保护，开路保护，反接保护，均为自恢复型，不损伤控制器。

5.双MOS防倒灌电路，超低发热量。


系统连接

1.将蓄电池正负极按图示接入控制器，控制器将会自动检测蓄电池电压。

2.将负载正负极按图示接入控制器，注意不要反接。

3.将太阳能板按图示接入控制器。

注意：请严格按照以上顺序进行接入，否则可能会损坏控制器。

     拆卸顺序与接线顺序相反。


技术参数

型号

CY20B

系统电压

12V/24V 自适应

48V

额定充电电流

10A

20A

30A

20A

30A

额定放电电流

10A

20A

30A

20A

30A

最高光伏电压

<50V

<80V

提升充电压

B01 密封型

B02 胶体型

B03 开口型

14.4V

14.2V

14.6V

浮充电压

13.7V(默认值，可调）

放电截止电压

10.7V(默认值，可调）

放电恢复电压

12.6V(默认值，可调）

USB输出

--

待机电流

<10mA

工作温度

-35~+60 ℃

尺寸/重量

170*110*50mm /250g

*红色字体标记电压仅对应12V系统，如使用24/48V系统，请X 2/4。

*产品规格如有更改，怒不另行通知。
