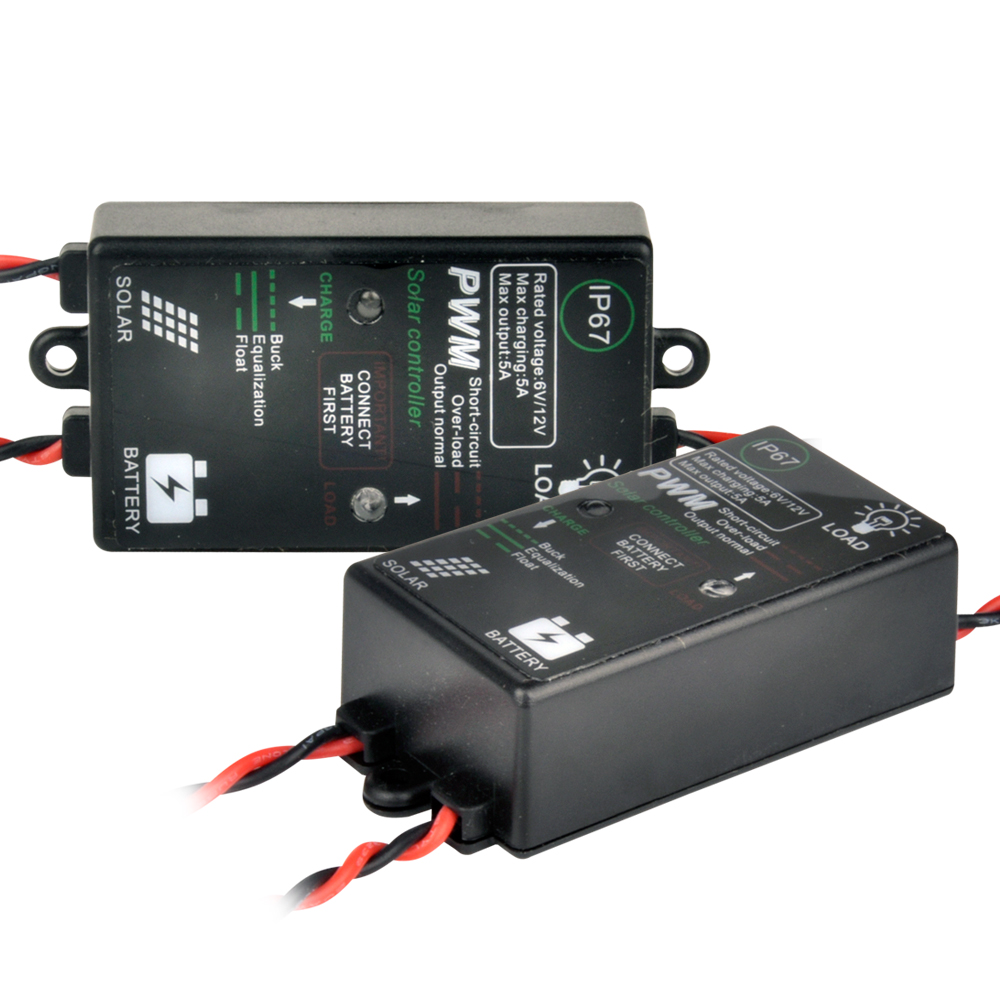

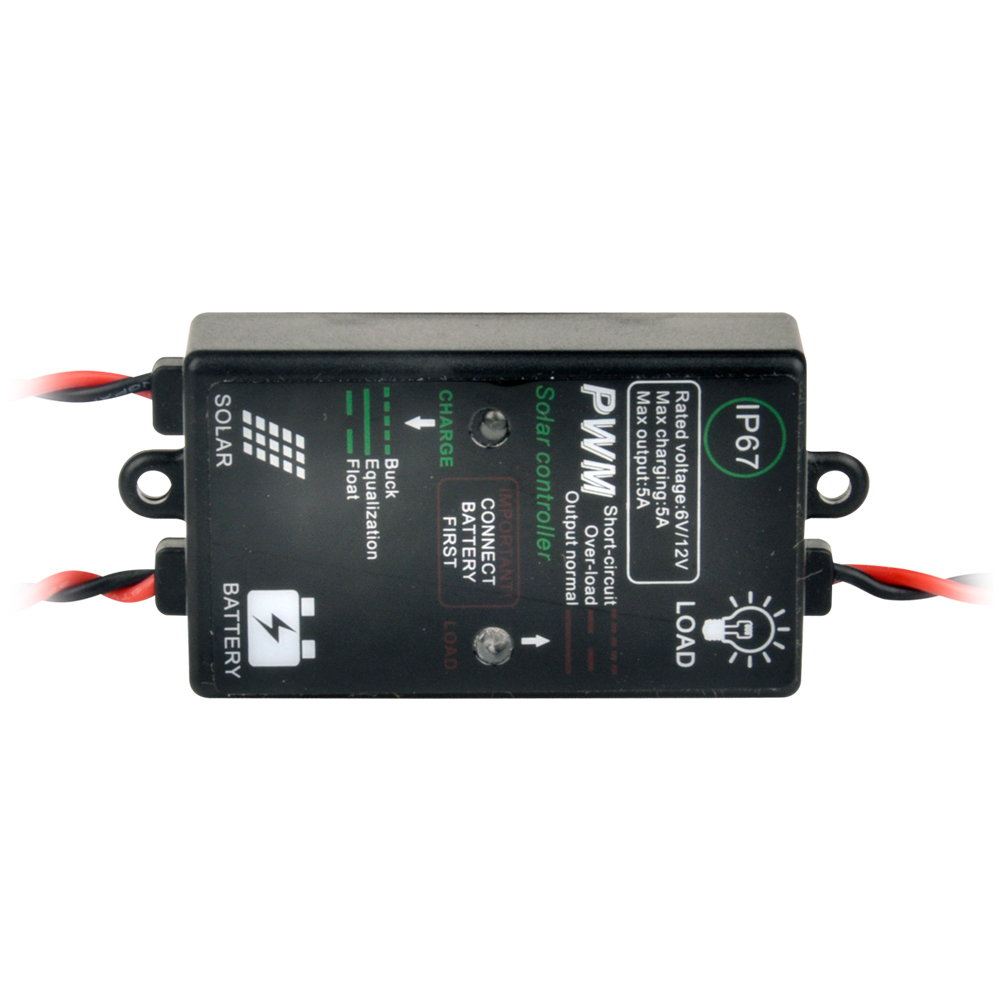

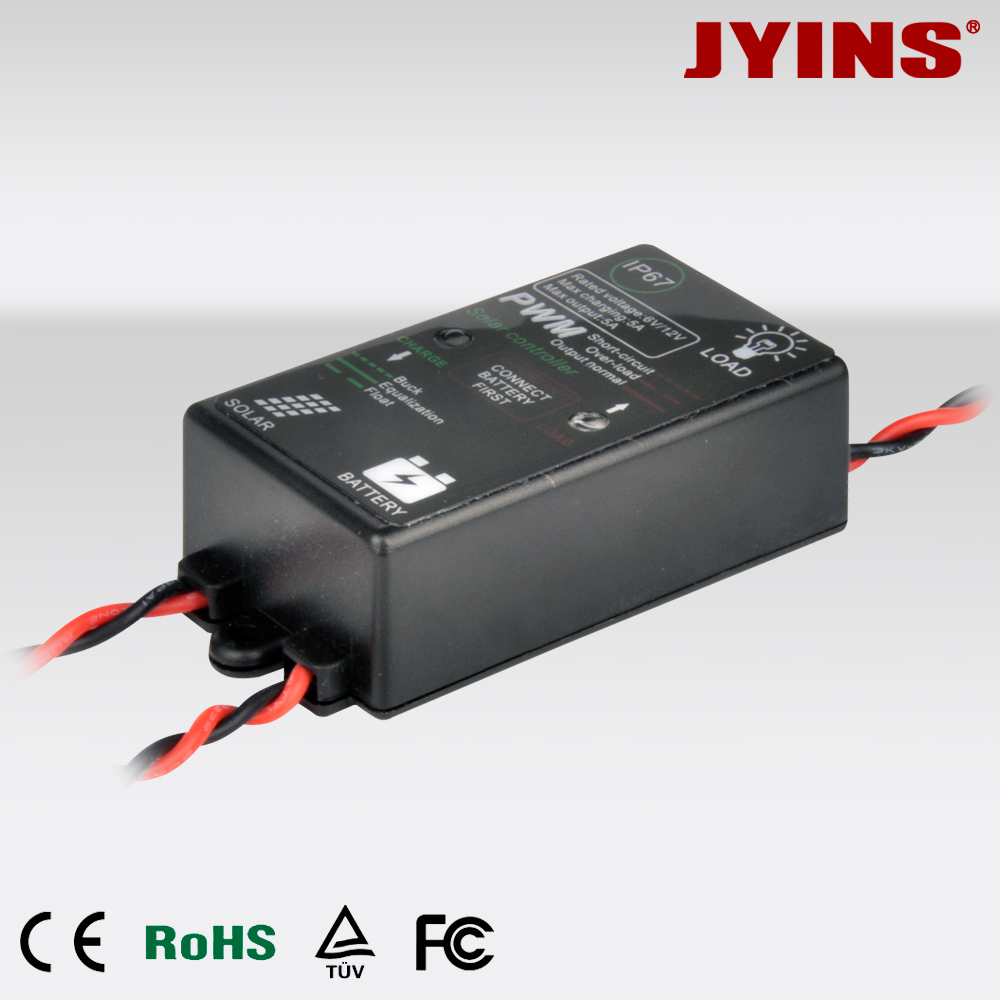

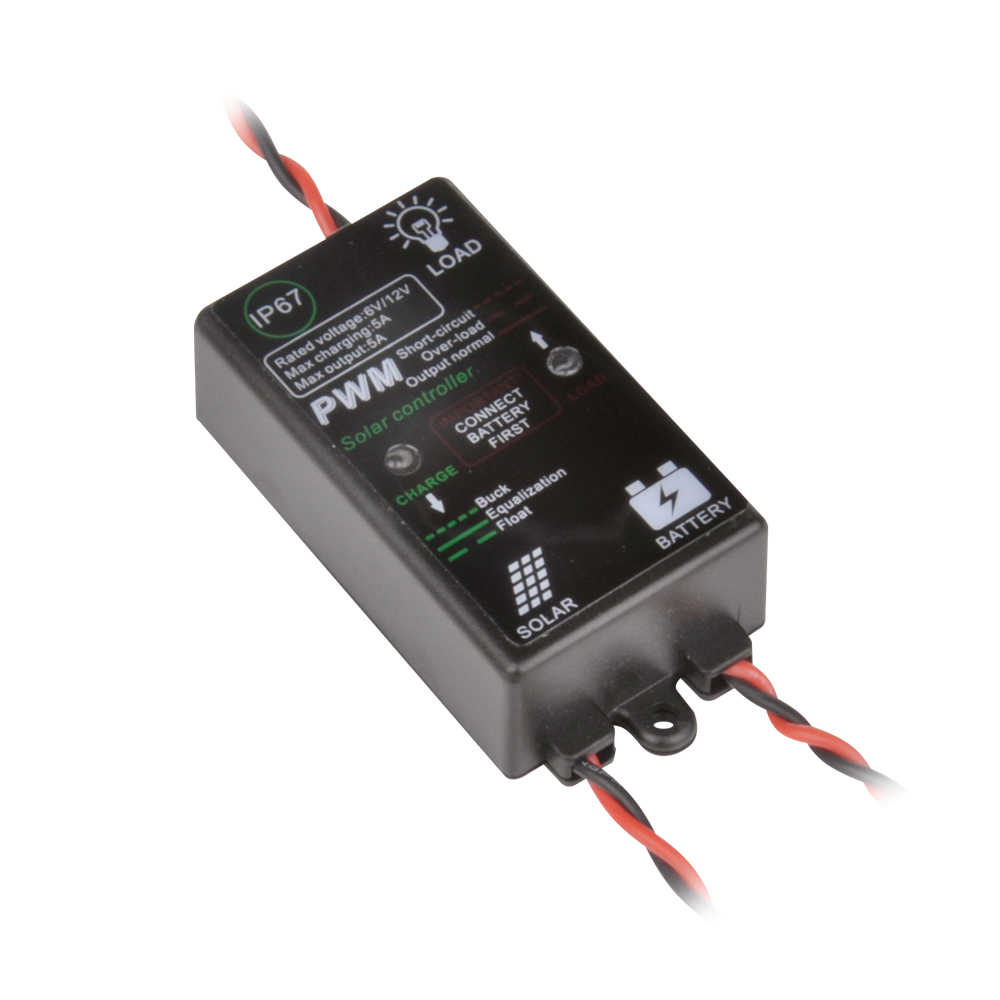

SC1205

防水防尘控制器

打印当前页

发邮件给我们：jyins5@jyins.com

加入到询单篮查看我的询单篮发送询单信息

PDF File: SC系列控制器说明

产品介绍

本太阳能充电控制器采用了单片机智能控制，双MOS串联充电回路，较普通的二极管防倒灌回路，更能提高充电效率。内置智能铅酸PWM四阶段充电程序，能显著延长蓄电池的使用寿命。本充电器具有过冲，过放保护，短路保护，过流保护，夜间防倒灌等功能。

安装方式

注意启动控制器时，请按照下列顺序接线
1.蓄电池端子
2.负载
3.太阳能电池板
注意，在控制器被接上蓄电池的时候，控制器指示灯会一起闪烁三下，作为控制器运行正常的指示型号，如果此两灯无闪烁，可作为控制器损坏的判断信号。

当移除控制器的时候，请按照下列顺序移除电线
1.太阳能电池板
2.负载
3.蓄电池端子
危险！不按顺序接线将会导致控制器损坏。
注意！请使用足够直径的电缆以减小线路的压降。
本控制器不带输出短路保护，因此，我们强烈建议您在蓄电池端串入保险丝。

技术参数

型号	SC601	SC603	SC605
最大充电电流	1A	3A	5A
最大放电电流	1A	3A	5A
过流阀值	约2A	约4A	约6A
额定蓄电池电压	6V（仅适用于铅酸蓄电池）
最大电池板电压	10.8V
提升冲电压	7.4V（当且仅当电池电压小于5.4V时，自动启动提升充电）
恒压充电压	7.1V
浮充电压	6.9V
过放保护电压	5.6V（电压到达，延迟1分钟关闭负载）
过放恢复电压	6.3V（电压到达，延迟1分钟打开负载）
充电控制技术	PWM 脉冲调制-3阶段充电
待机电流	2.8mA@6V
最小蓄电池启动电压	4.5V
接线	20AWG*10cm
尺寸/重量	60x25x18mm/50g

注： 1.表格所标注电压值为6V系统下使用

2.电压控制精度为1%

3.产品规格如有更改，怒不另行通知
