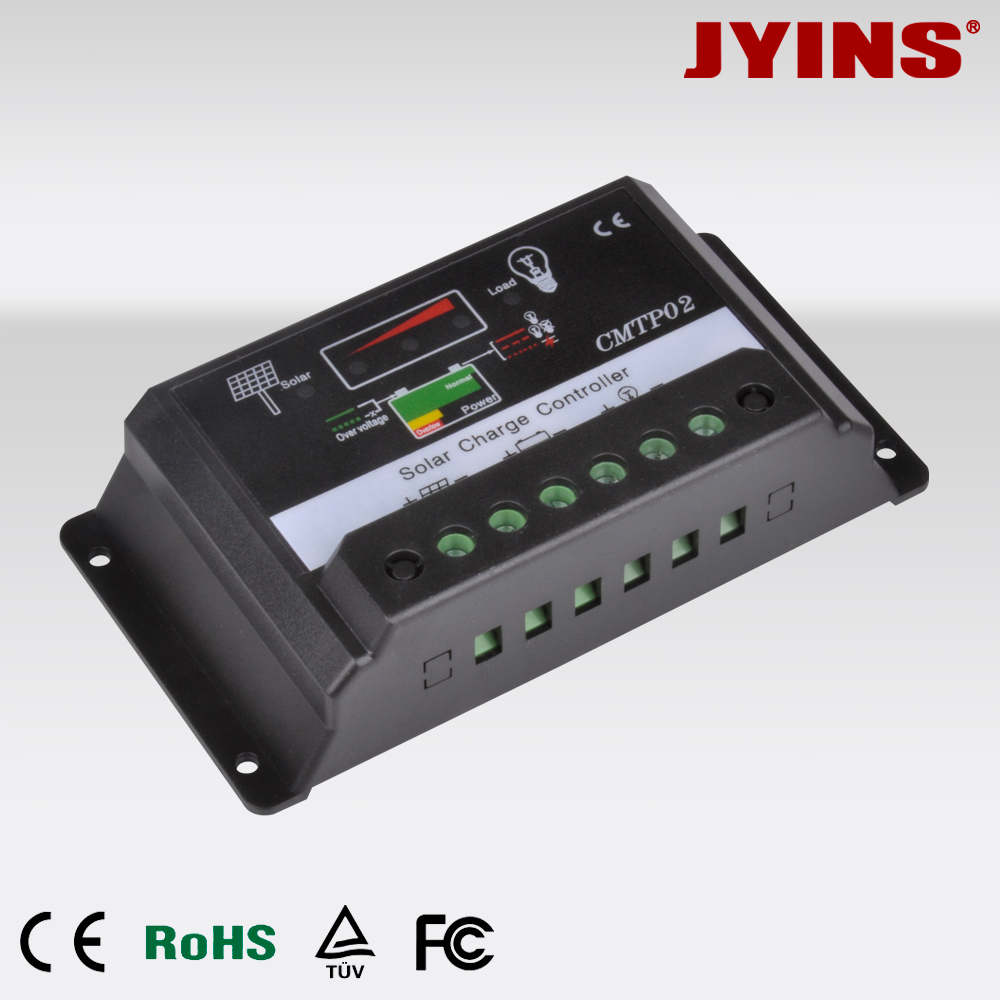

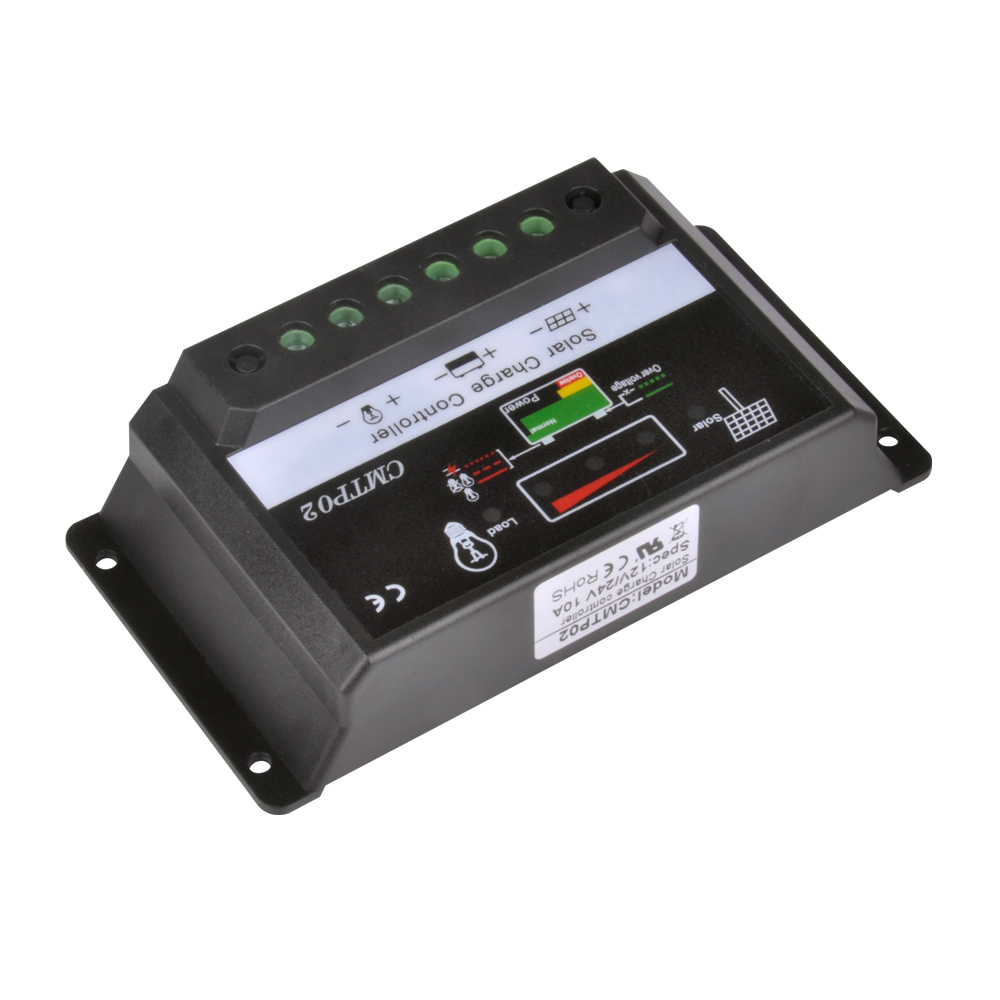

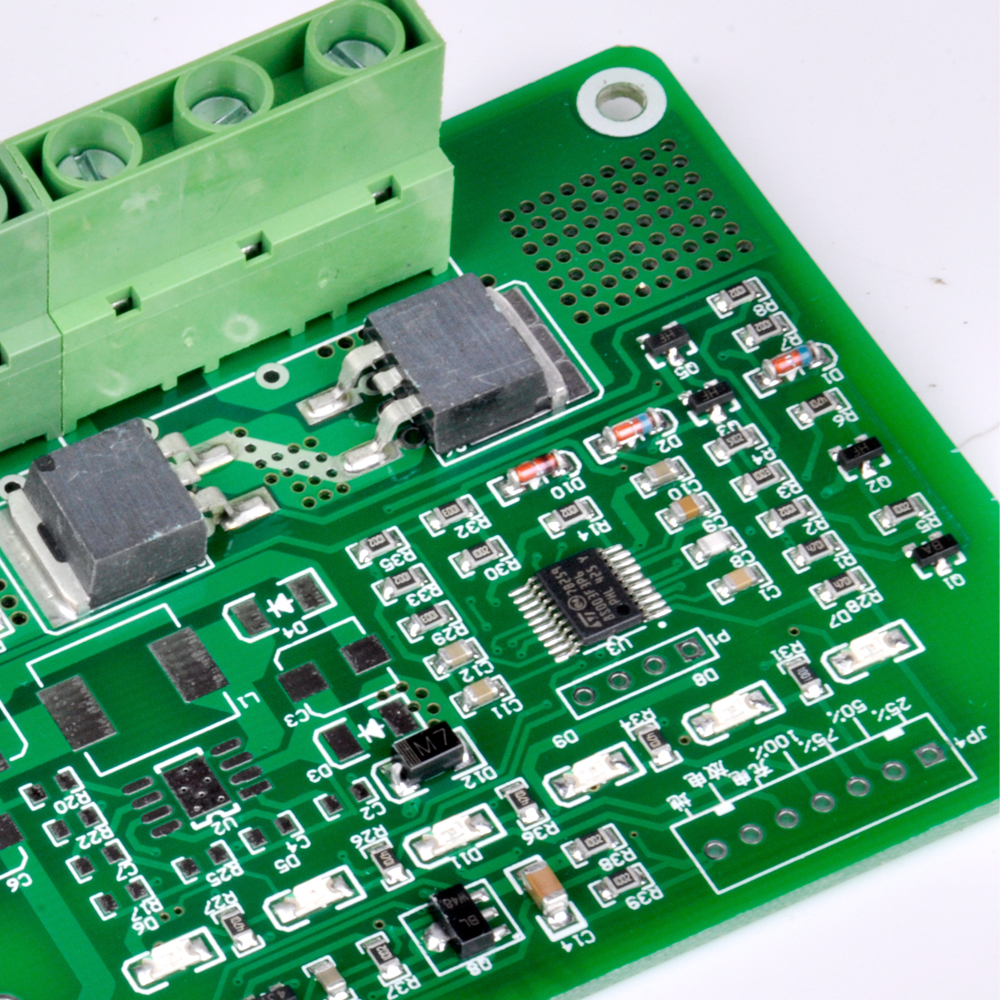

CMTP02

安全使用建议

1.本控制器为12V系统专用，首次安装时，请确保电池有足够的电压，以便控制器能够识别为正确的电池类型。
2.将控制器尽量靠近电池安装，以避免电线过长造成压降，影响正常电压判断。
3.本控制器只适用于各种铅酸电池（包括开口，密封，胶体等），请勿使用于其他电池（包括锂电池，镍氢电池等）。
4.本控制器只能使用光伏板作为充电源，请勿使用直流或其他电源作为充电源。
5.本控制器运行的时候会发热，请注意将控制器安装在平整，通风良好的表面。

产品特点

1.采用工业级主控芯片。
2.输入、输出LED不同显示方式，方便操作；蓄电池3段电量LED显示，简单明了。
3.完整的四阶段PWM充电管理。
4.内置过流/短路保护，开路保护，反接保护，均为自恢复型，不损伤控制器。
5.双MOS防倒灌电路，超低发热量。

系统连接

1.将蓄电池正负极按图示接入控制器，控制器将会自动检测蓄电池电压，进入相应充电程序。
2.将负载正负极按图示接入控制器，注意不要反接。
3.将太阳能板按图示接入控制器。
注意：请严格按照以上顺序进行接入，否则可能会损坏控制器。
拆卸顺序与接线顺序相反。

技术参数

型号	CMTP02
系统电压	12V		12V/24V
额定充电电流	10A	20A	10A	20A
额定放电电流	10A	20A	10A	20A
最高光伏电压	42V
充电回路压降	<0.2V
放电回路压降	<0.25V
提升充电压	14.6V
直充电压	14.5V
恒压充电压	14.2V PWM
浮充电压	13.8V
充电恢复电压	13.0V
放电截止电压	11.2V
放电恢复电压	12.6V
待机电流	<10mA
温度补偿	N/C
USB输出	N/C		N/C
工作温度	-35~+60 ℃
尺寸/重量	1337035mm /150g

*红色字体标记电压仅对应12V系统，如使用24V系统，请X2.

*产品规格如有更改，怒不另行通知。
