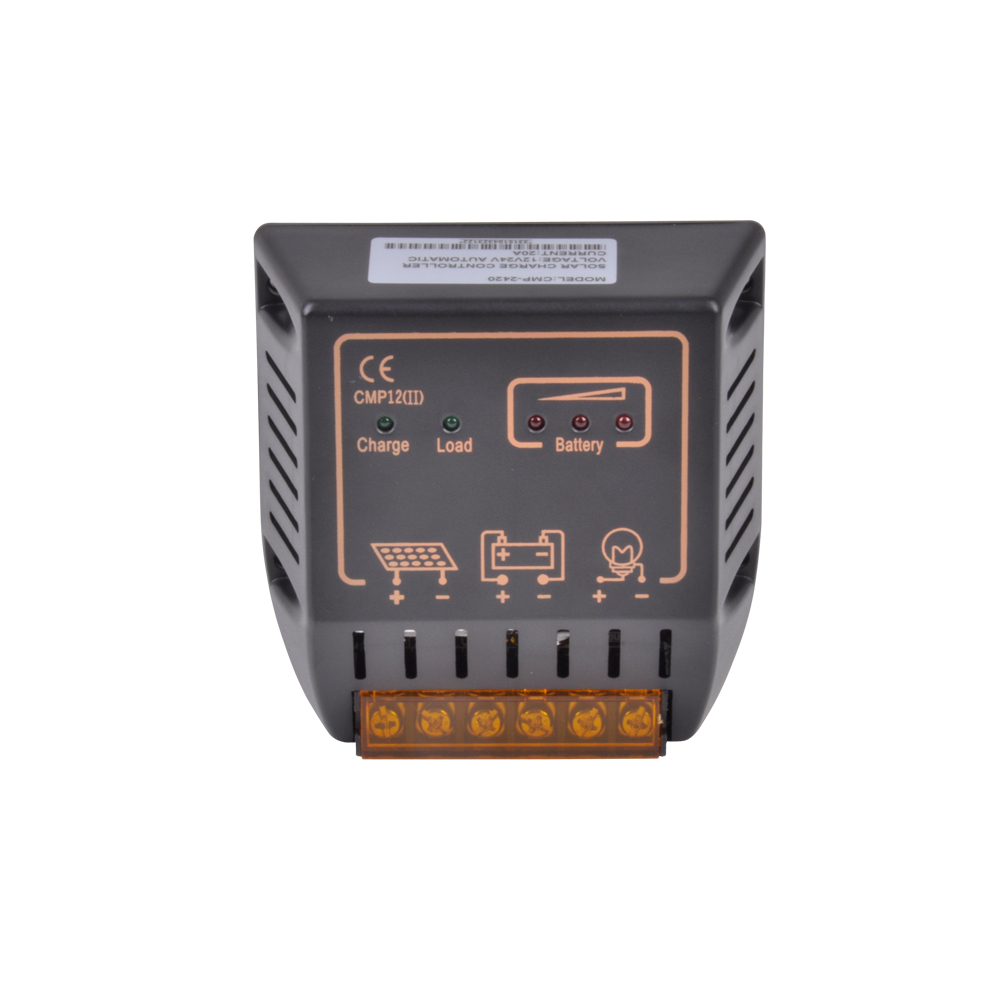

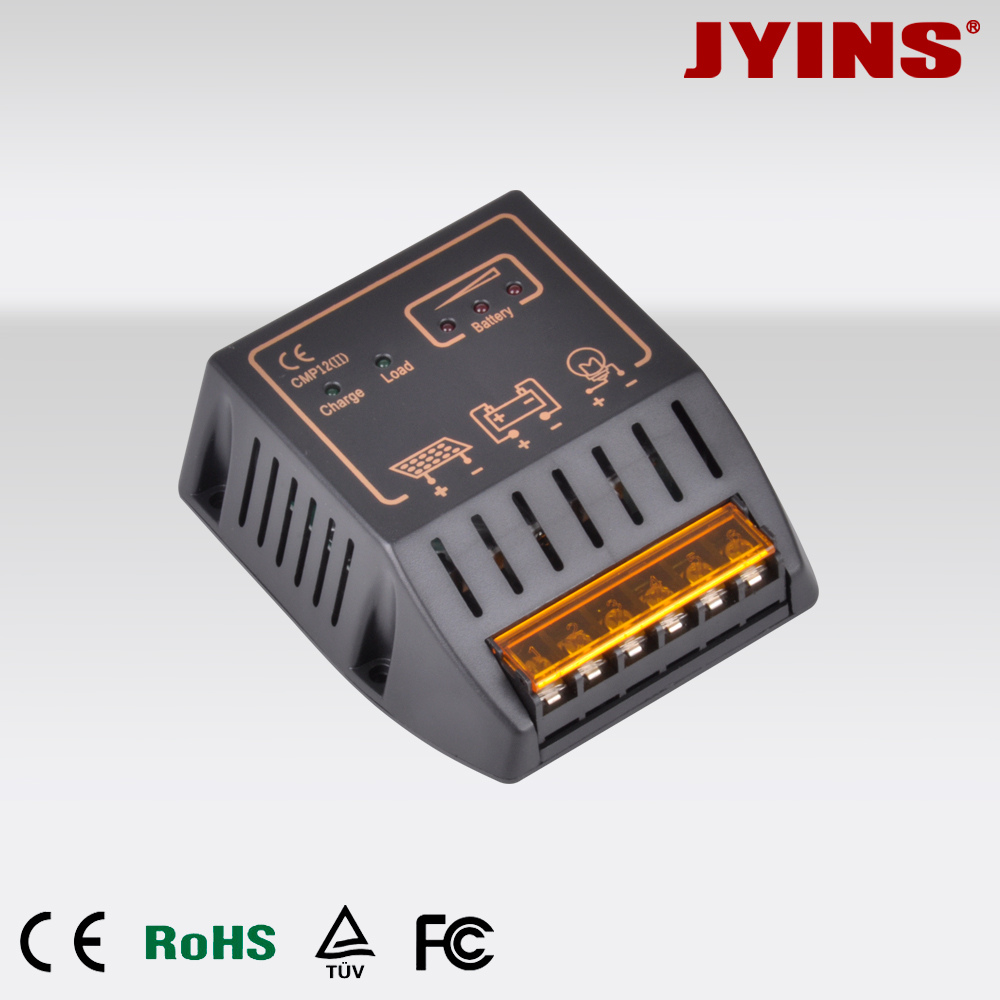

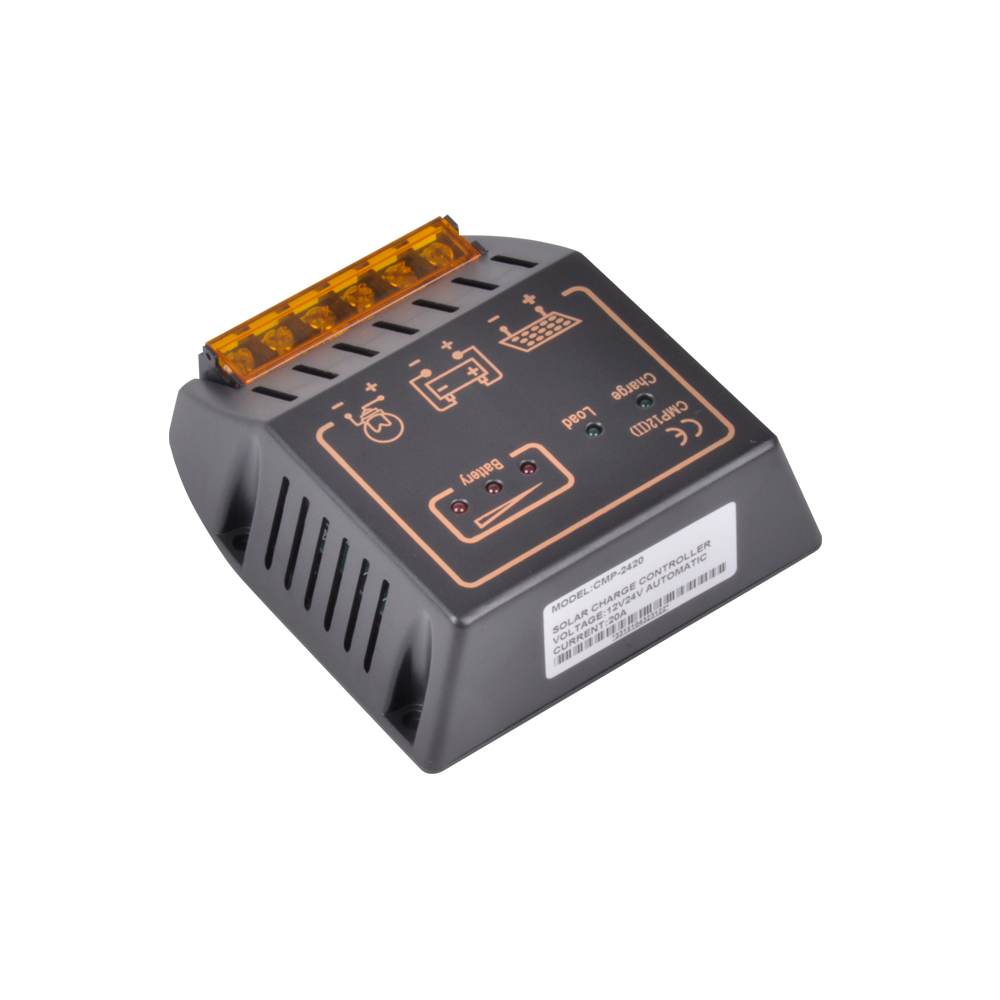

CMP2420主图01CMP2420主图02CMP2420主图03CMP2420主图04

CMP2420

太阳能系统控制器

PDF File: CM 方盒子系列说明
产品概述

1.采用单片机控制，使控制器具有智能化、适应性强、功能可靠等优点。
2.采用PWM充电方式，提高系统效率及延长蓄电池的寿命。
3.清晰明确的系统充电状态、放电状态、电池电量显示。
4.采用符合空气流的改良外壳，具有更好的散热效果（相对旧版本）。
5.优化的装配设计，结构更牢固（外壳采用4个螺丝，旧版采用2颗螺丝）。


保护功能

1.过载保护 2.短路保护 3.雷电保护 4欠压保护 5.过充保护  6.反接保护


接线方式
揭开控制器上盖，露出接线端子，按上盖图示连接：
接线请先接电池的正负极，然后接太阳能板的正负极，最后接负载正负极。
控制器内部有防反接保护，但是如果连接错误仍然有可能会损坏控制器。
请确保使用的电压电流都在控制器额定范围内。

技术参数

型号

CMP

-2410

CMP

-2420

CMU

-2410

CMU

-2420

CMD

-2410

CMD

-2420

CMK

-2410

CMK

-2420

CMKU

-2410

CMKU

-2420

额定充电电流

10A

20A

10A

20A

10A

20A

10A

20A

10A

20A

额定放电电流

10A

20A

10A

20A

10A

20A

10A

20A

10A

20A

额定电压

12V/24V

过放电压

10.5V/21.0V

放电恢复电压

12.2V/24.4V

充电截止电压

14.7V/29.4V

LED电压显示

-

-

-

-

√

√

-

-

-

-

LCD液晶显示

-

-

-

-

-

-

√

√

√

√

输出开关

-

-

-

-

-

-

√

√

√

√

USB输出电压

-

-

5V

5V

-

-

-

-

5V

5V

USB输出电流

-

-

2A

2A

-

-

-

-

2A

2A

工作温度

-20～+60℃

温度补偿

-3mV/℃/cell

控制器尺寸

103×95×38(mm)（长×宽×高）

包装尺寸

 115×102×55(mm)（长×宽×高）

重量

160g～180g

*参数可根据用户要求定制。
