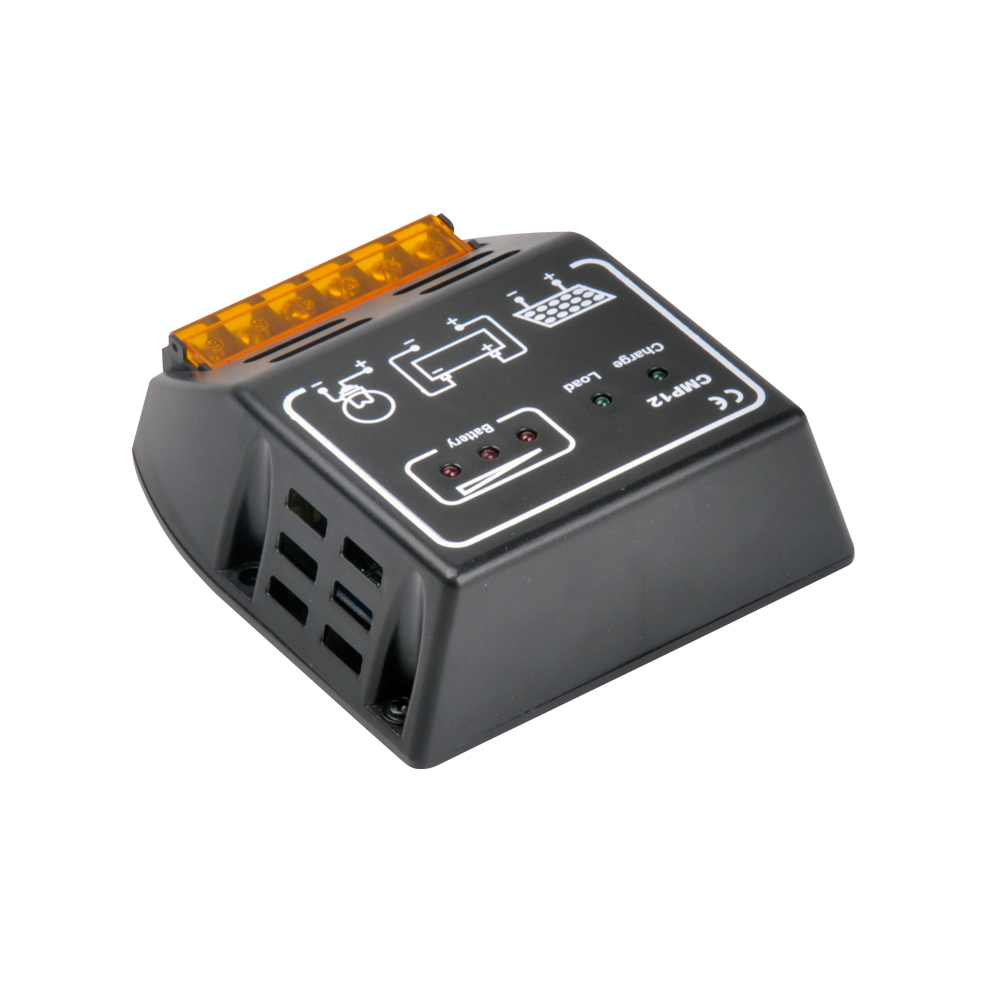

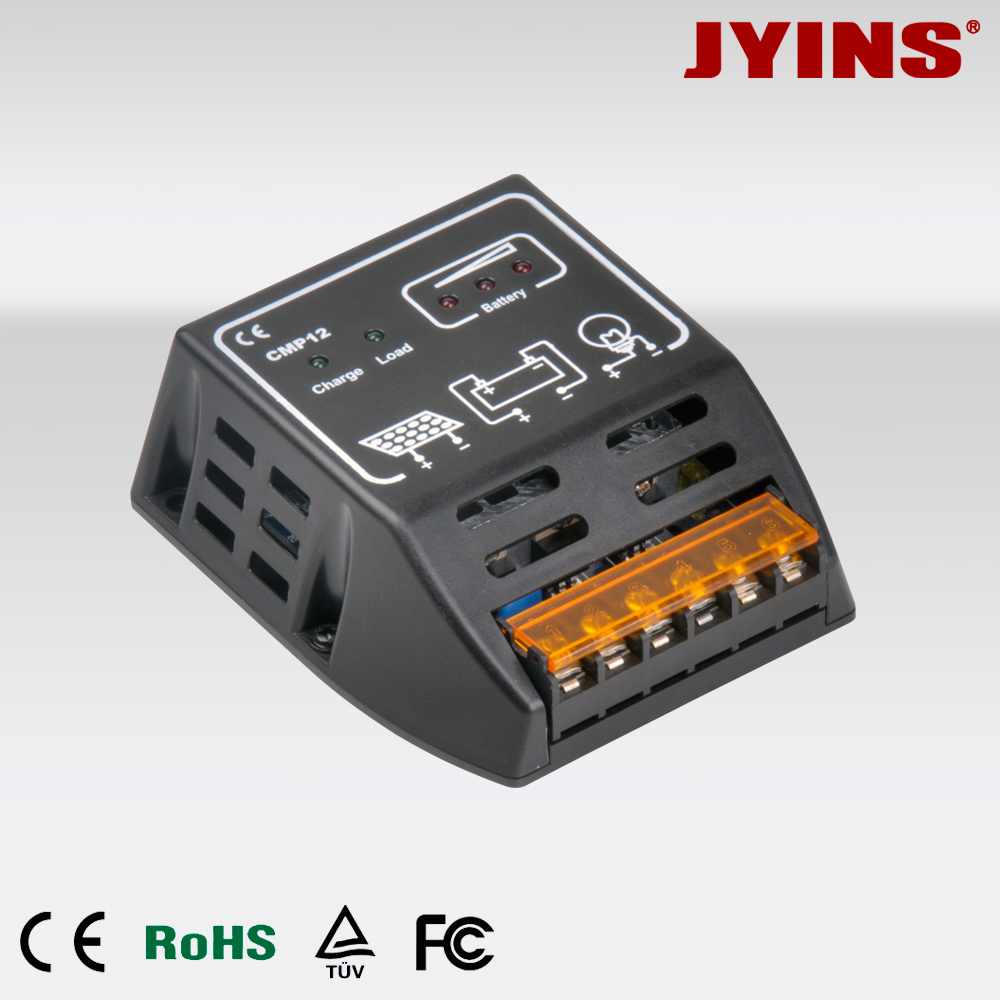

CMP1210

太阳能系统控制器

PDF File: CMP 说明
产品描述

CMP12太阳能充放电控制器系我公司自主开发的最新专利产品，适合12V（120瓦太阳能板）或24V（240瓦太阳能板）太阳能发电系统的自动控制。


产品功能

1.过载保护 2.短路保护 3.雷电保护 4欠压保护 5.过充保护

接线方法

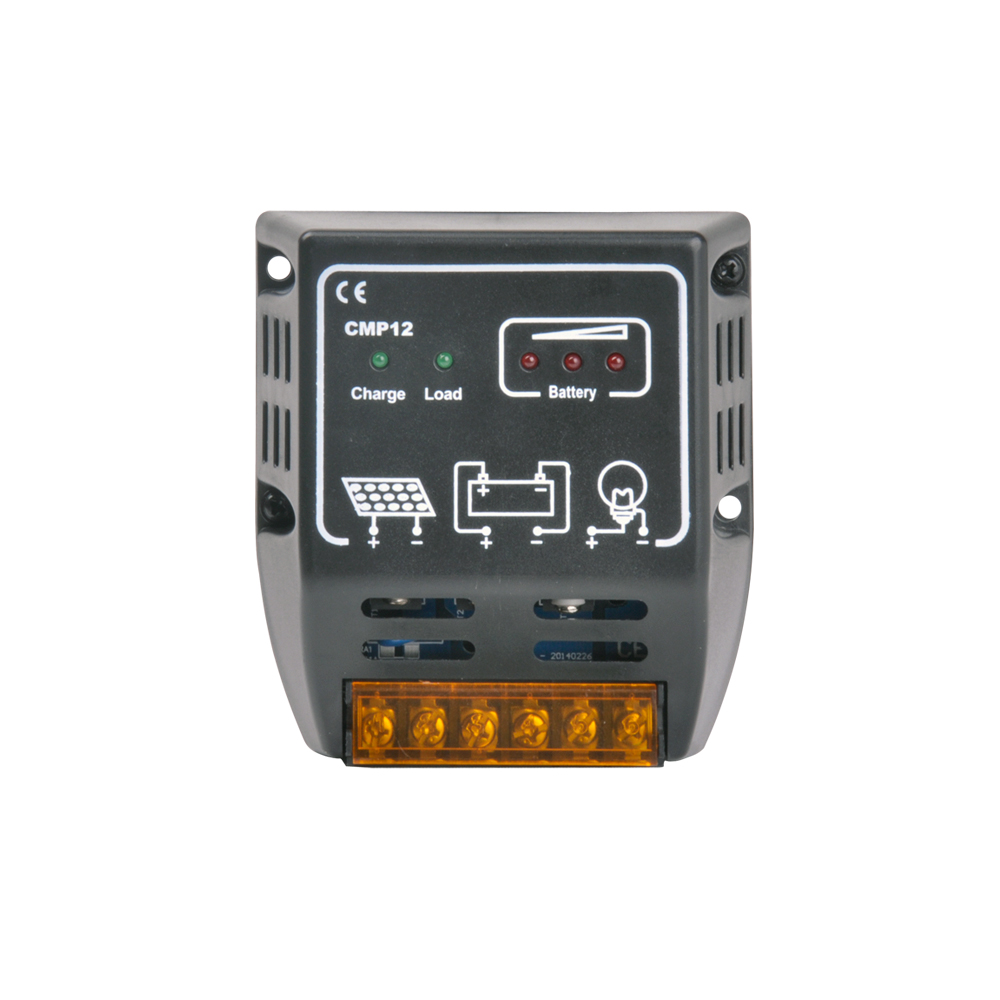

揭开控制器上盖，露出接线端子，按上盖图示连接：
1．将蓄电池的“+”、“-”极正确牢固地连接到控制器相应的端子上(左起第3、第4)。
*负荷指示灯（load）闪动一下并且15秒后会亮起，表示连接正确，可继续进行下列连接。否则会损坏控制器。
2．将太阳能板的“+”、“-”极正确牢固地连接到控制器相应的端子上(左起第1、第2)。
*如果连接错误会损坏你的控制器。
3．将负载的“+”、“-”极正确牢固地连接到控制器相应的端子上（左起第5、第6）


参数表

额定电压

12V或24V

供电停止电压

*10.8V或21.6V

额定充电电流

5A 10A 15A 20A 30A

供电恢复电压

*11.8V或23.6V

额定负载电流

5A 10A 15A 20A 30A

充电停止电压

*14V或28V

工作温度

-20 ~ +60℃

停充电压温度系数

-3mV/℃/cell

外形尺寸(L*W*H)

101×95×35 mm

净重

190g

*参数可根据用户要求定制。
