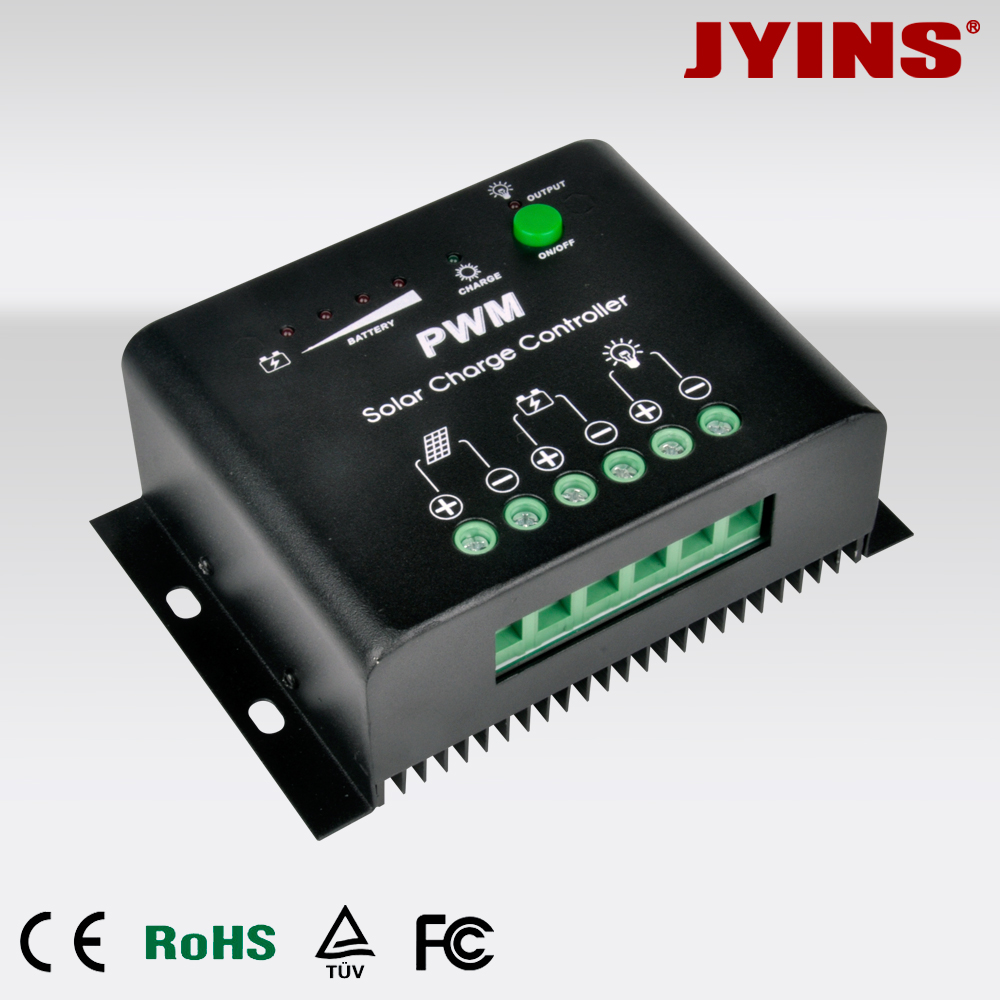

KTD1260

安全使用建议

1.本控制器为12V/24V（或48V)自动适应，首次安装时，请确保电池有足够
的电压，以便控制器能够识别为正确的电池类型。
2.将控制器尽量靠近电池安装，以避免电线过长造成压降，影响正常电压判断。
3.本控制器只适用于各种铅酸电池（包括开口，密封，胶体等），请勿使用于其
他电池（包括锂电池，镍氢电池等）。
4.本控制器只能使用光伏板作为充电源，请勿使用直流或其他电源作为充电源。
5.本控制器运行的时候会发热，请注意将控制器安装在平整，通风良好的表面。

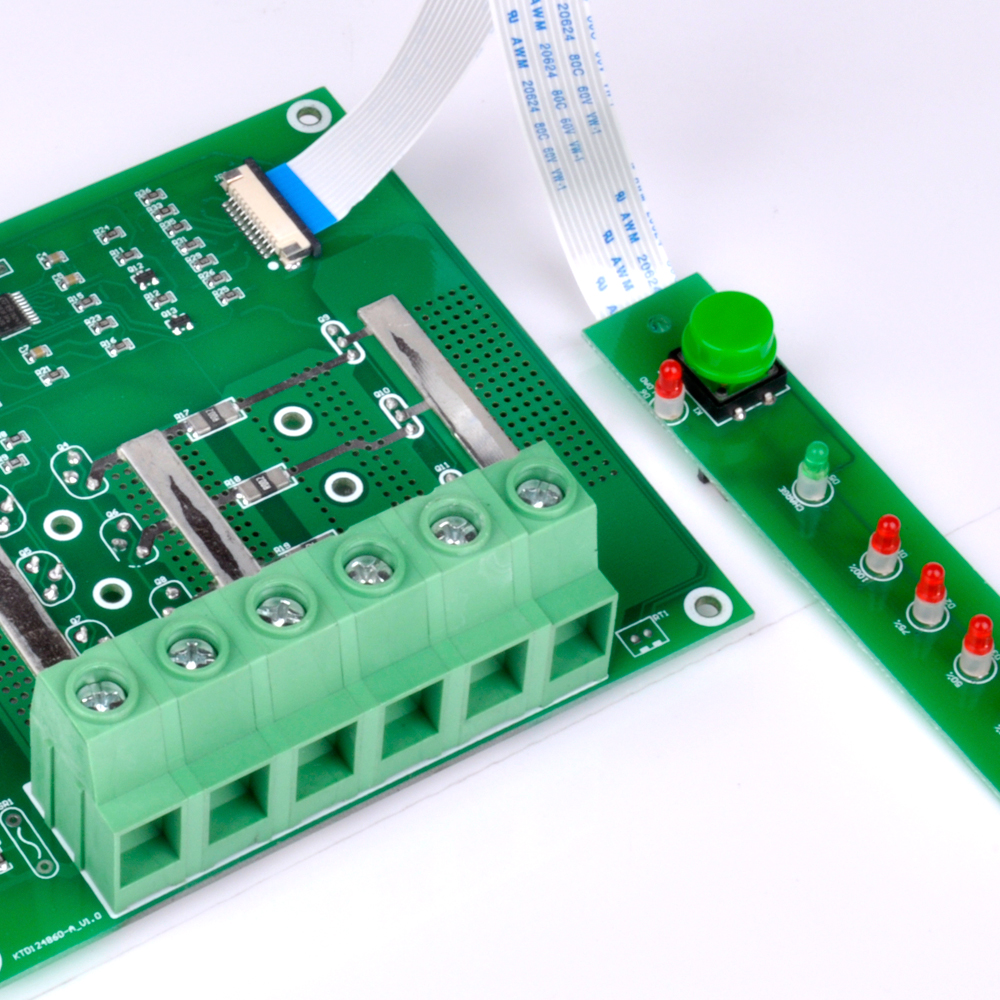

产品特点

1.采用工业级主控芯片。
2.一键开关，跑马灯显示。
3.完整的四阶段PWM 充电管理。
4.内置过流/短路保护，开路保护，反接保护，均为自恢复型，不损伤控制器。
5.双MOS 防倒灌电路，超低发热量。

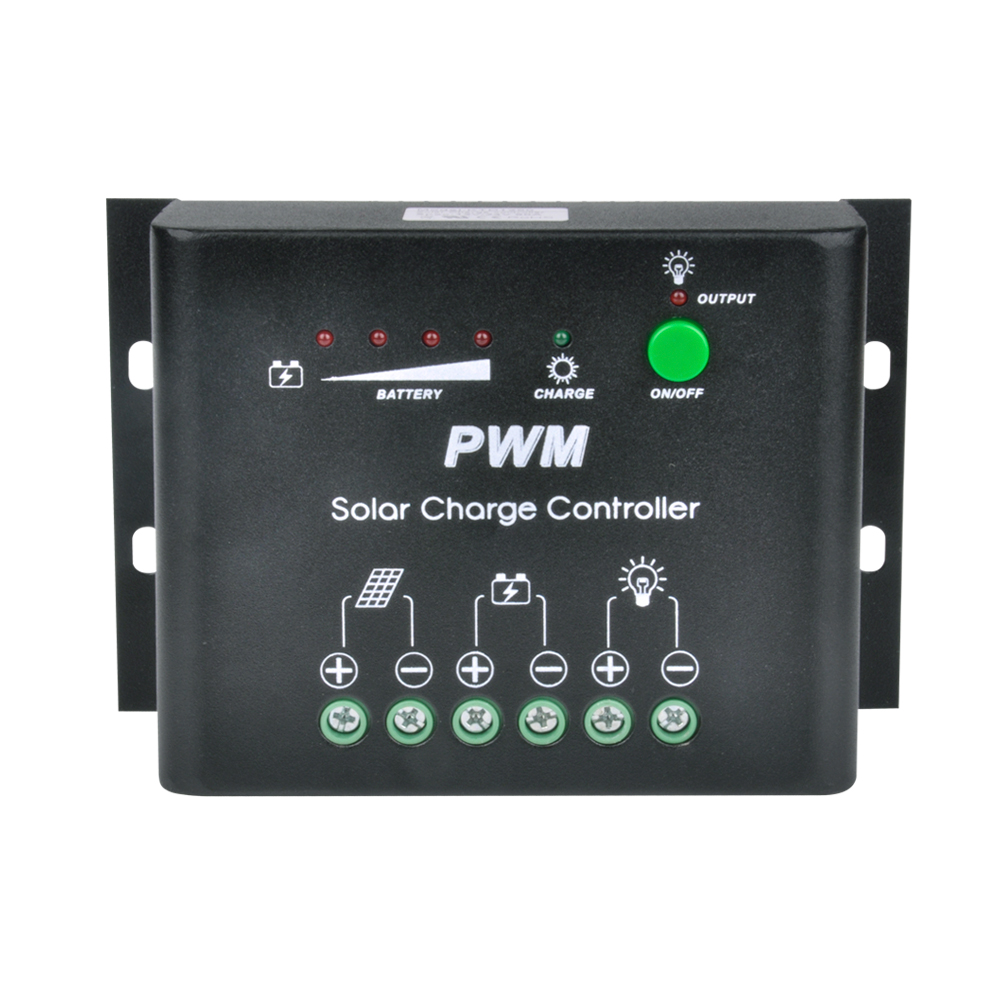

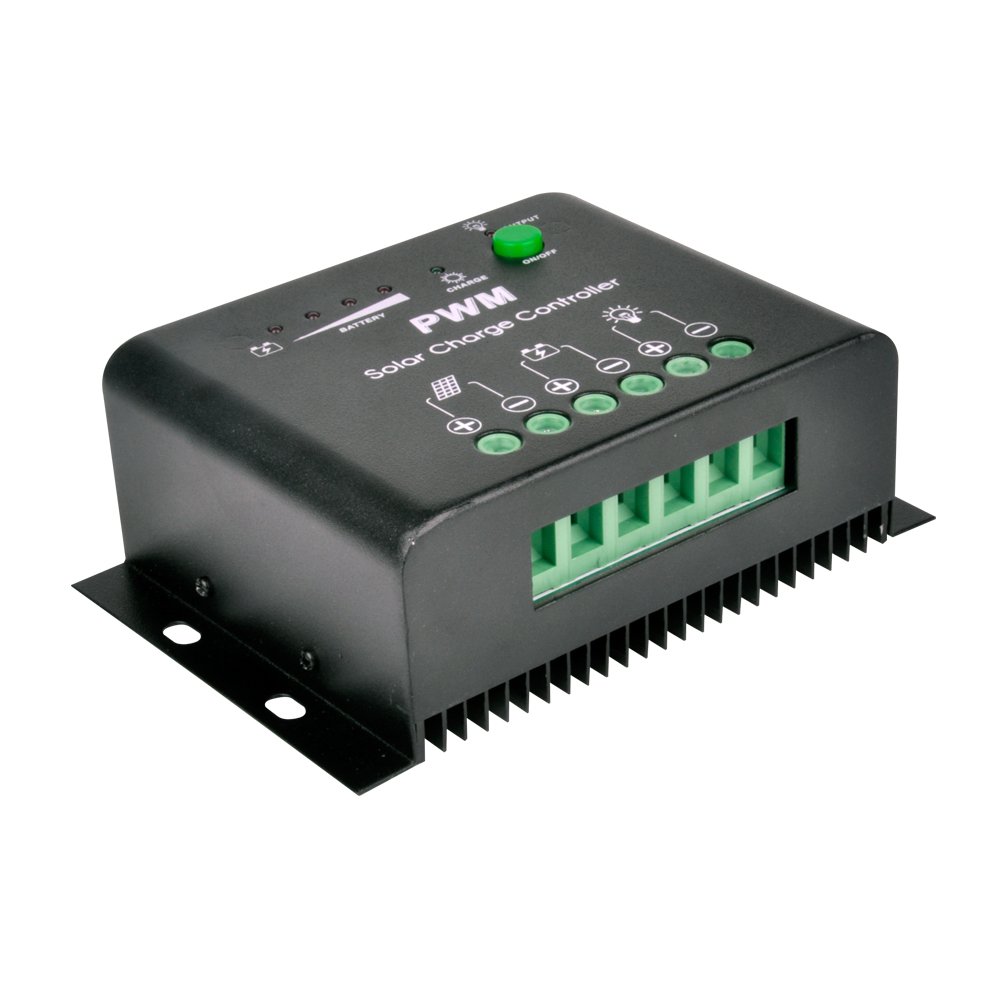

系统连接

1.将蓄电池正负极按图示接入控制器，控制器将会自动检测蓄电池电压，判断
正确的电池类型。
2.将负载正负极按图示接入控制器，主要不要反接。
3.将太阳能板按图示接入控制器。
注意：请严格按照以上顺序进行接入，否则可能会损坏控制器。
拆卸顺序与接线顺序相反。

技术参数

型号	KTD1250	KTD1260	KTD4850	KTD4860
系统电压	12V/24V 自适应		48V
额定充电电流	50A	60A	50A	60A
额定放电电流	50A	60A	50A	60A
最高光伏电压	<50V		<100V
充电回路压降	<0.2V
放电回路压降	<0.25V
提升充电压	14.6V
直充电压	14.5V
恒压充电压	14.2V PWM
浮充电压	13.8V
充电恢复电压	13.0V
放电截止电压	11.2V
放电恢复电压	12.6V
待机电流	<15mA
光控开灯阀值	光伏板8V（光控开灯延时10s）
光控关灯阀值	光伏板8V（光控关灯延时60s）
温度补偿	N/C
工作温度	-35~+60 ℃
尺寸/重量	166113355mm /645g
*红色字体标记电压仅对应12V 系统，如使用24V/48 系统，请X2,X4
*产品规格如有更改，怒不另行通知。
