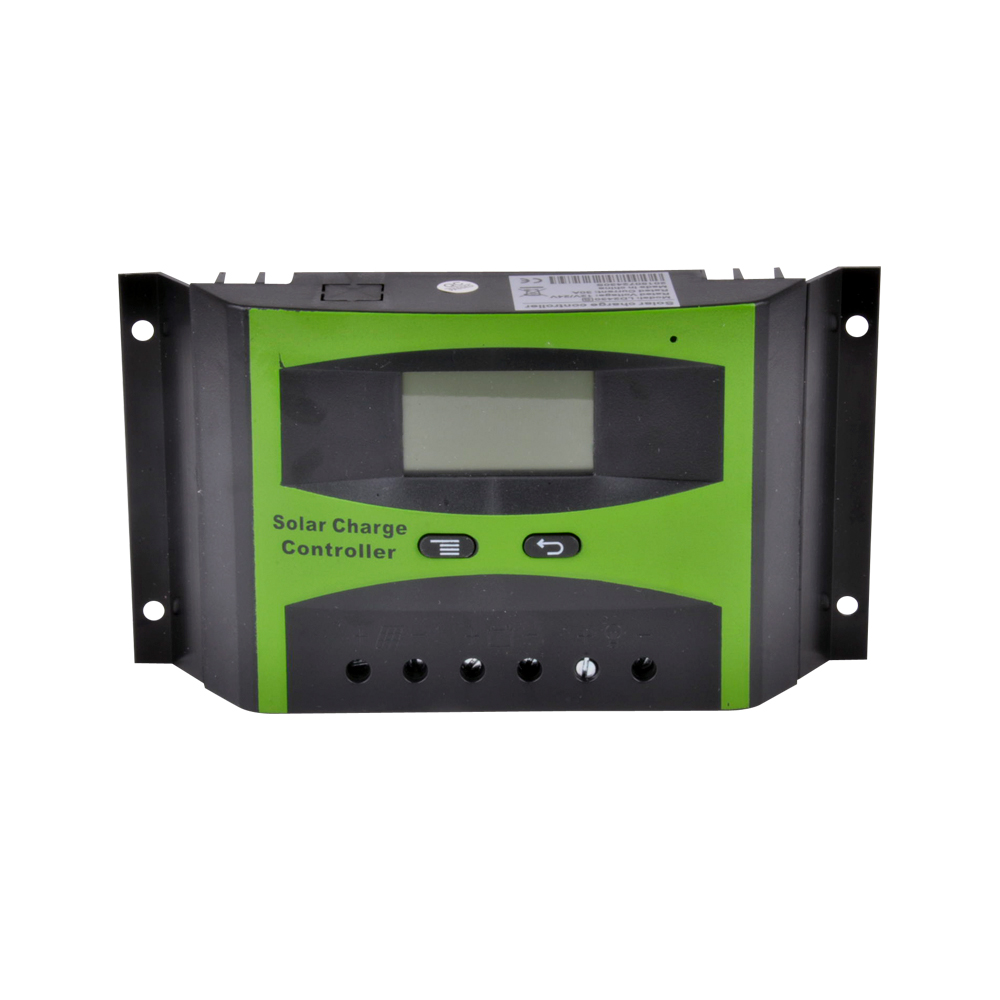

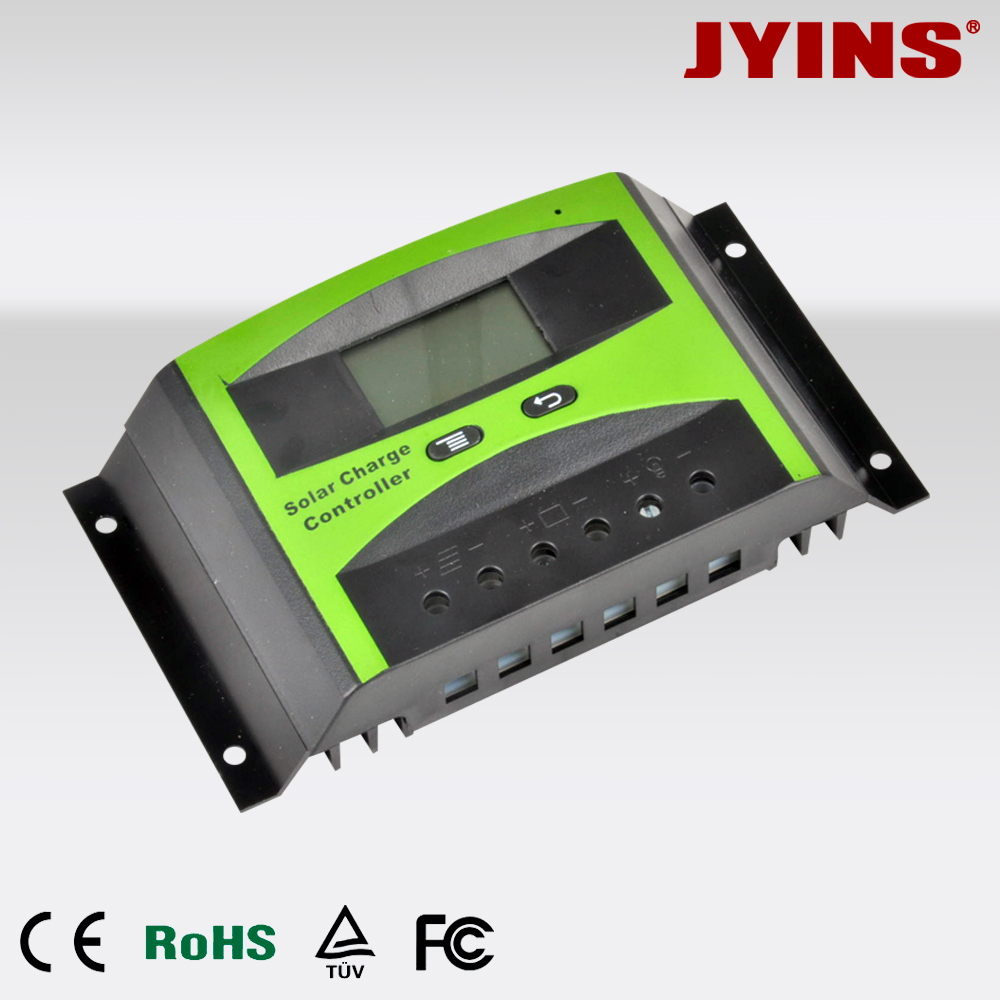

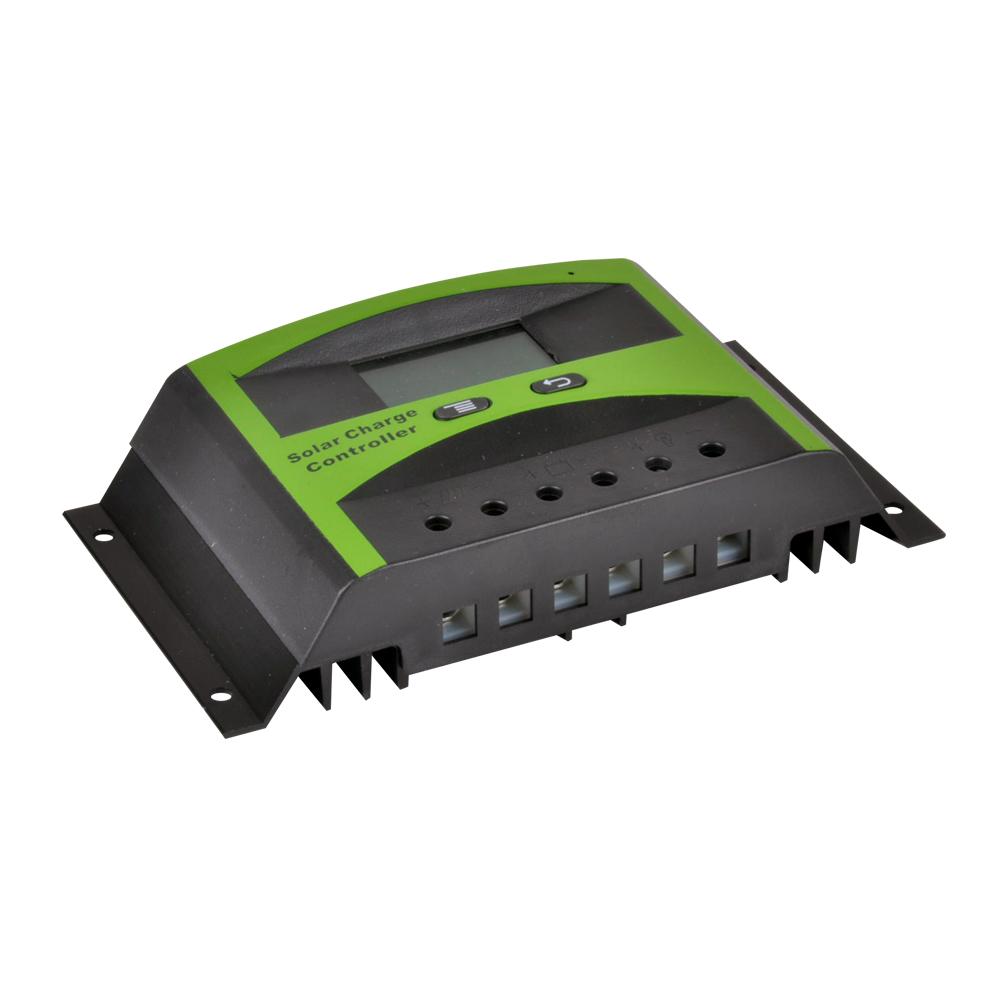

LD2430S

发邮件给我们：jyins5@jyins.com

PDF File:

主要功能

n 控制器能自动识别系统电压，完全兼容12V和24V系统。

n 人性化的LCD液晶显示及双按键人机操作界面。

n 完整的控制参数设定及修改。

n 高效智能的PWM三阶段充电方式。

n 负载控制方式可选，能对夜晚照明时间进行设定。

n 放电定容量控制。

n 可选的RS485通讯功能。

n 充放电安时数累计功能。

n 工作日志功能：能存储控制器的运行天数、充满次数、欠压次数、过流保护次数。

n 控制器具有超压、短路、过载、过放、过充自动保护功能。

n 精准的温度补偿，根据环境温度自动调节充电电压，延长蓄电池的寿命。

n 全面的反接自动保护功能。

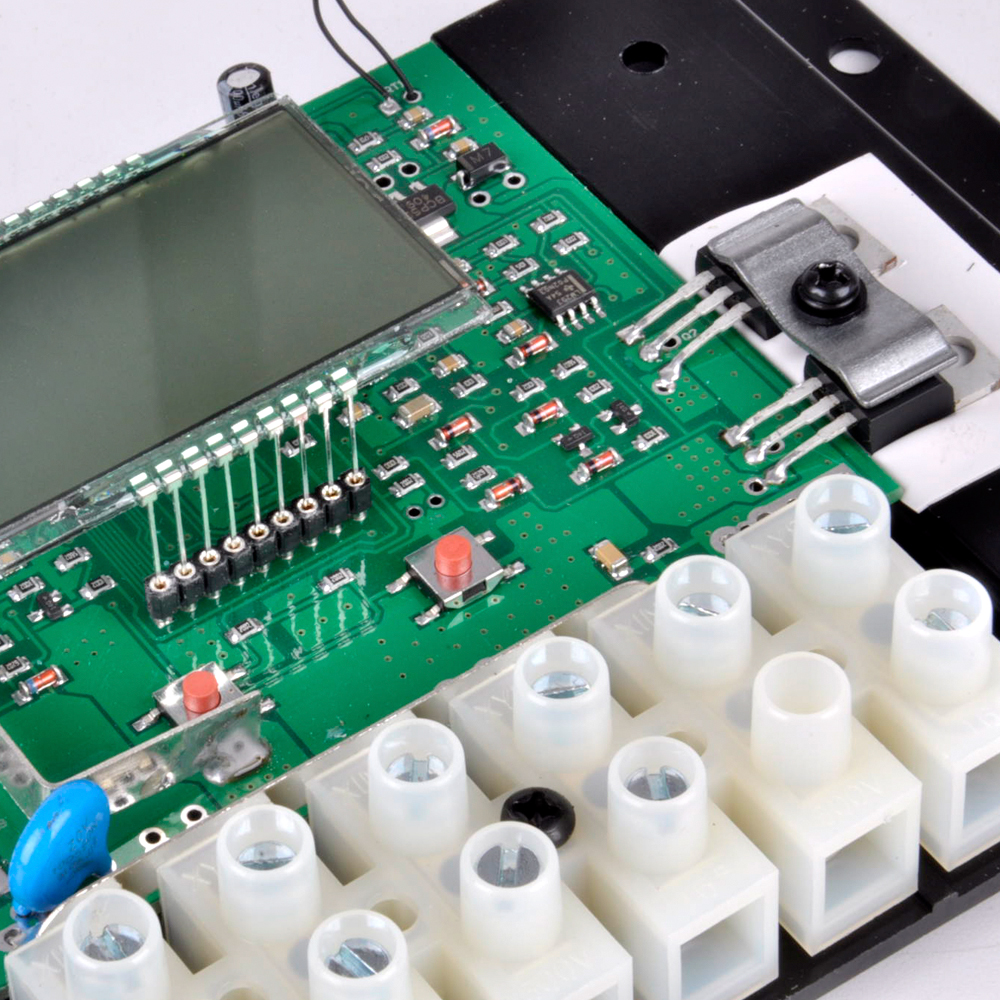

n 产品共正极设计，采用功率MOS管串联控制负极。

注意事项

n 控制器最好安装于室内。室外安装时应保持环境干燥，避免阳光直射

n 控制器在运行过程中会发热，请保持使用环境通风，远离易燃物

n 太阳能电池板在空载时会产生过高的电压（特别是24V或48V系统），请注意防护。

n 在48V系统中尽量避免太阳能电池板反接或负载端过流，否否有可能损坏本产品。

n 蓄电池含有酸性电解液，安装时请配戴护目镜，如果不小心接触到电解液，请及时用清水冲洗。

n 蓄电池有巨大能量，禁止用任何导体短路蓄电池的正负极。建议在蓄电池和控制器间加装保险丝（慢动作型，保险丝的动作电流应该为控制器额定电流的1.5倍）。

安装指导

1) 控制器应该选择在通风良好，无太阳直射、高温或容易进水的的地方。

2) 选择适合将控制器固定在墙体或其他安装平面的螺钉。螺钉规格为M4或M5或螺帽直径应小于10mm。

3) 请在控制器与墙体间预留足够的空间，以满足通风散热和接线的需要。

4) 控制器的安装孔距为155.8mm*62mm，安装孔径5mm

技术参数

RS485通讯功能请参考其详细说明！
